ความหมาย / คำจำกัดความ

น้ำเสียชุมชน (Sewage) หมายความถึง น้ำเสียจากแหล่งชุมชนที่เกิดจากบ้านเรือน ที่พักอาศัย และกิจกรรมในย่านธุรกิจการค้า ที่ระบายลงท่อระบายน้ำ (Sewers)

ท่อระบาย (Sewer )หมายความถึง ท่อหรือรางสำหรับระบายน้ำเสียจากแหล่งชุมชน และ อุตสาหกรรม (Sanitary Sewer) หรือระบายน้ำฝน (Storm Sewer)

ระบบระบายน้ำเสีย (Sewerage System)หมายความถึง ระบบของท่อพร้อมทั้งส่วนประกอบต่างๆ สำหรับรวบรวม และระบายน้ำเสีย จากแหล่งชุมชนไปยังบริเวณที่ต้องการกำจัด

ระบบรวบรวมน้ำ (Collection System) หมายความถึง ระบบระบายน้ำที่รวบรวมน้ำ และ/หรือ น้ำเสียจากหลายแหล่งไปยังจุดร่วม ซึ่งอาจเป็นบ่อสูบหรือทางเข้าของท่อประธาน หรืออื่นๆ

ความเร็วในการล้างท่อด้วยตัวเอง (Self Cleansing Velocity) หมายความถึง ความเร็วน้ำใน ท่อระบายน้ำ ที่ทำให้เกิดการล้างท่อ ด้วยตัวเอง เพื่อป้องกันการตกตะกอนของของแข็งในเส้นท่อ โดยทั่วไปจะไม่น้อยกว่า 0.6 เมตร/วินาที

ระบบท่อระบายน้ำ

ระบบท่อระบายน้ำ หมายความถึง ระบบท่อและส่วนประกอบอื่นที่ใช้สำหรับรวบรวมน้ำเสีย จากแหล่งกำเนิดน้ำเสียประเภทต่างๆ เช่น อาคารที่พักอาศัย โรงแรม โรงพยาบาล สถานที่ราชการ เขตพาณิชยกรรม เพื่อนำน้ำเสียเหล่านั้น ไปบำบัดหรือ ระบายทิ้งยังแหล่งรองรับน้ำทิ้งที่ต้องการ โดยส่วนประกอบหลักๆ ของระบบท่อระบายน้ำ ได้แก่

ท่อแรงโน้มถ่วง (Gravity Sewer) : เป็นท่อรองรับน้ำเสียที่การไหลของน้ำจะเกิดขึ้นตามแรงโน้มถ่วงของโลกเท่านั้น โดยวางท่อ ให้ได้ความลาดเอียงที่เป็นไปตามทิศทางการไหลของน้ำเสียที่ต้องการ ดังนั้นขนาดของท่อชนิดนี้ จะแปรผันตาม ปริมาตรน้ำเสีย ในเส้นท่อและเป็นระบบ การระบายแบบเปิด(Open Drain)

ท่อแรงดัน (Pressure Sewer) : เป็นท่อที่ส่งน้ำเสียจากที่ต่ำไปยังที่สูงกว่า โดยท่อสามารถรับแรงดัน ของน้ำซึ่งเกิดจาก การสูบน้ำของเครื่องสูบน้ำสวนกับ แรงโน้มถ่วงของโลกได้ดังนั้นท่อแรงดันจึงเป็นระบบการระบายแบบปิด (Close Drain)

ท่อดักน้ำเสีย (Interceptor) เป็นท่อที่วางเชื่อมต่อ ณ จุดสุดท้ายของท่อระบายน้ำฝนรวมกับน้ำเสียในระบบท่อรวม ทำหน้าที่ใน การดักน้ำเสียไม่ให้ไหลลงสู่แหล่งน้ำ ธรรมชาติ โดยรวบรวมน้ำเสียเหล่านั้นเข้าสู่ระบบบำบัดน้ำเสียต่อไป ซึ่งท่อดักน้ำเสียนี้ มีทั้งที่ใช้เป็นท่อแรงโน้มถ่วงและท่อแรงดัน ซึ่งจะขึ้นกับลักษณะภูมิประเทศเป็นสำคัญ
Sawerage System 1

รูปแบบการวางท่อระบายน้ำและท่อดักน้ำเสีย

Sawerage System 2

อาคารดักน้ำเสีย ( CSO)

บ่อตรวจระบาย (Manhole) : เป็นบ่อที่ใช้สำหรับบรรจบท่อขนาดต่าง ๆ หรือจุดเปลี่ยนขนาดท่อหรือทิศทางการวางแนวท่อ รวมทั้งใช้สำหรับตรวจซ่อมแซมและทำความสะอาดท่อ

อาคารดักน้ำเสีย (Combined Sewer Overflow, CSO) : เป็นโครงสร้างที่ต่อเชื่อมระหว่างท่อระบายน้ำและท่อดักน้ำเสีย เพื่อรวบรวมน้ำเสียไปยังระบบบำบัดน้ำเสียและระบายน้ำเสียปนน้ำฝนส่วนเกินให้ไหลล้นออก

สู่แหล่งน้ำตามธรรมชาติ โดยน้ำล้นนี้จะต้องไม่ส่งผลกระทบต่อคุณภาพน้ำในแหล่งรองรับ หรือต้องผ่านเกณฑ์มาตรฐานน้ำทิ้ง

สถานีสูบน้ำ (Pump Station) หรือสถานียกระดับน้ำ (Lift Station) : ใช้ร่วมกับท่อ แรงดันหรือท่อแรงโน้มถ่วงเพื่อสูบส่งน้ำเสียด้วยแรงดัน หรือยกระดับน้ำเสียให้สามารถระบาย ตามแรงโน้มถ่วงของโลก ไปยังระบบบำบัดน้ำเสียได้

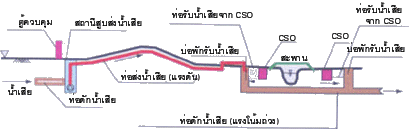

Sawerage System 3การสูบส่งน้ำเสีย (แรงดัน)

Sawerage System 4

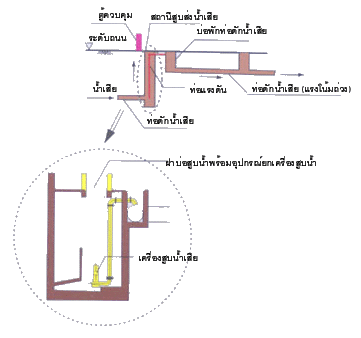

การสูบยกระดับน้ำ

การวางระบบท่อระบายน้ำควรต้องคำนึงถึงองค์ประกอบอื่นๆ ด้วย อาทิเช่น ลักษณะภูมิประเทศของพื้นที่ที่ออกแบบ จำนวนประชากรในพื้นที่ย่อย ปริมาณและลักษณะของน้ำเสีย การขยายตัวทางด้านเศรษฐกิจและสังคมรวมถึง การใช้ประโยชน์ที่ดินของเมือง ระดับน้ำใต้ดิน ลักษณะดิน และปริมาณฝนใน แต่ละท้องถิ่น เป็นต้น ส่วนใหญ่จะออกแบบและก่อสร้างท่อระบายน้ำ ให้น้ำเสียสามารถไหลได้เองตาม แรงโน้มถ่วงของโลก จึงไม่ต้องใช้เครื่องจักรอุปกรณ์ ทำให้ดูแลรักษาง่ายและประหยัดค่าใช้จ่าย แต่หากสภาพภูมิประเทศไม่เหมาะสมทั้ง ด้านลักษณะภูมิประเทศ ระดับน้ำใต้ดิน การก่อสร้าง ความคุ้มค่าของการลงทุน และอื่นๆ จึงมีความจำเป็นต้องมีระบบสูบน้ำ ทำการสูบหรือยกน้ำเป็นระยะ ๆ ซึ่งระบบสูบน้ำควรพิจารณาเฉพาะที่จำเป็นเท่านั้น เพื่อไม่ให้เกิดภาระค่าใช้จ่ายในการดูแลและบำรุงรักษา
องค์ประกอบของระบบท่อระบาย

ระบบระบายน้ำ โดยทั่วไปจะมีขนาดไม่ใหญ่มากนัก ใช้ระบายน้ำฝนและ/หรือน้ำเสียจากบ้านเรือน อาคารต่างๆ ในแต่ละพื้นที่ ก่อนที่จะระบายเข้าระบบรวบรวมน้ำเสียต่อไป ประกอบด้วย ท่อแรง โน้มถ่วงและบ่อตรวจระบาย

ระบบรวบรวมน้ำเสีย ประกอบด้วย ท่อแรงโน้มถ่วง ท่อแรงดัน ท่อดักน้ำเสีย บ่อตรวจระบาย อาคารดักน้ำเสียพร้อมตะแกรงดักขยะ และสถานีสูบ/ยกน้ำเสียพร้อมตะแกรงดักขยะ
ประเภทของท่อระบายน้ำ (Sewer)

ท่อระบายน้ำที่ใช้อยู่ในปัจจุบัน แบ่งได้เป็น 2 ระบบ คือ ระบบท่อแยก (Separate System) และระบบท่อรวม (Combined System) โดยแต่ละระบบมีลักษณะสำคัญ ดังนี้

1. ระบบท่อแยก : เป็นระบบระบายน้ำที่แยกระหว่างท่อระบายน้ำฝน (Storm Sewer) ซึ่งทำหน้าที่รับน้ำฝนเพียงอย่างเดียวแล้วระบายลงสู่แหล่งน้ำสาธารณะ ในบริเวณใกล้เคียงที่สุดโดยตรง และท่อระบายน้ำเสีย (Sanitary Sewer) ซึ่งทำหน้าที่ในการรองรับน้ำเสียจากชุมชนและอุตสาหกรรม เพื่อส่งต่อไปยัง ระบบบำบัดน้ำเสีย ดังนั้นจะเห็นได้ว่า น้ำฝนและน้ำเสีย จะไม่มีการไหลปะปนกัน โดยระบบท่อแยกนี้มีข้อดีคือ

1) การก่อสร้างระบบบำบัดน้ำเสียมีขนาดเล็กกว่าระบบท่อรวม เนื่องจากจะมีการรวบรวมเฉพาะน้ำเสียเข้าระบบบำบัดเท่านั้น
2) ค่าดำเนินการบำรุงรักษาระบบต่ำกว่าระบบท่อรวม เพราะปริมาณน้ำที่ต้องการสูบและปริมาณสารเคมีที่ต้องใช้มีปริมาณน้อยกว่า
3) ไม่ส่งผลต่อสุขอนามัยของประชาชน ในกรณีที่ฝนตกหนักจนทำให้น้ำท่วม เพราะจะไม่มีส่วนของน้ำเสียปนมากับน้ำฝน และ
4) ลดปัญหาเรื่องกลิ่นและการกัดกร่อนภายในเส้นท่อในช่วงฤดูแล้ง เนื่องจากมีการออกแบบให้ความเร็วเฉพาะน้ำเสียให้มีค่าที่ทำให้เกิดการล้างท่อด้วยตัวเองในแต่ละวัน ซึ่งจะทำให้ไม่เกิดการหมักภายในเส้นท่ออันเป็นสาเหตุของปัญหา แต่การใช้ระบบท่อแยกต้องเสียค่าลงทุนสูงและมีการดำเนินการก่อสร้างที่ยุ่งยาก

Sawerage System 5

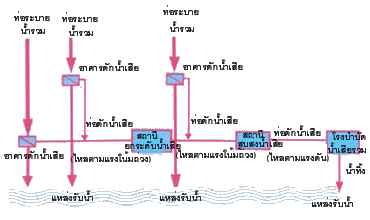

ผังแสดงระบบระบายน้ำและระบบรวบรวมน้ำเสีย

2. ระบบท่อรวม : น้ำฝนและน้ำเสียจะไหลรวมมาในท่อเดียวกัน จนกระทั่งถึงระบบบำบัดน้ำเสีย หรืออาคารดักน้ำเสีย ซึ่งจะมีท่อดักน้ำเสีย (Interceptor) เพื่อรวบรวมน้ำเสียไปยังระบบบำบัด น้ำเสีย ส่วนน้ำเสียรวมน้ำฝนที่เกิดการเจือจางและมีปริมาณมากเกินความต้องการจะปล่อยให้ไหลล้นฝายลงสู่แหล่งน้ำสาธารณะ ส่วนน้ำที่ไม่ล้นฝายก็จะเข้าสู่ท่อดักน้ำเสียไหลไปยังระบบบำบัดน้ำเสียต่อไป ระบบท่อรวมมีข้อดี คือ ค่าลงทุนต่ำ ใช้พื้นที่ก่อสร้างน้อยกว่าระบบท่อแยก แต่มีข้อเสียหลายประการด้วยกัน เช่น ต้องใช้ขนาดท่อใหญ่ขึ้น ระบบบำบัดน้ำเสียมีขนาดใหญ่ขึ้นและใช้ค่าลงทุนสูง เนื่องจากน้ำเสียที่เข้าระบบบำบัดมีปริมาณมาก ค่าใช้จ่ายบำรุงรักษามาก อาจมีปัญหากลิ่นเหม็นในช่วงหน้าแล้ง เนื่องจากความเร็วน้ำ ในท่อจะต่ำมาก และอาจมีผลต่อสุขอนามัยของประชาชนได้ กรณีเกิดปัญหาน้ำท่วม เป็นต้น

เกณฑ์การออกแบบโดยทั่วไป

1. ความลาดเอียง ของท่อแรงโน้มถ่วงอยู่ในช่วง 1 : 2,000 (ร้อยละ 0.05) ถึง 1 : 200 (ร้อยละ 0.5)

2. ระยะห่างสูงสุด ของบ่อตรวจระบาย (Manhold Spacing) ที่มากที่สุดสำหรับเส้นผ่าน ศูนย์กลางของท่อขนาดต่างๆ เป็นดังนี้

* ท่อเส้นผ่านศูนย์กลางน้อยกว่าหรือเท่ากับ 600 มิลลิเมตร ระยะห่างไม่เกิน 100 เมตร
* ท่อเส้นผ่านศูนย์กลางระหว่าง 700 - 1,200 มิลลิเมตร ระยะห่างไม่เกิน 120 เมตร
* ท่อเส้นผ่านศูนย์กลางมากกว่า 1,200 มิลลิเมตร ระยะห่างให้อยู่ในดุลยพินิจของวิศวกรและสภาพแวดล้อม

3. ความถี่ฝน ที่ใช้ออกแบบสำหรับการระบายน้ำฝนในเขตที่พักอาศัยใช้ความถี่ 2 - 15 ปี ขึ้นกับลักษณะฝนและลักษณะพื้นที่ในแต่ละแห่ง และใช้ความถี่ที่ 10 - 50 ปี สำหรับเขตพาณิชย์ ทั้งนี้ขึ้นกับความสำคัญของเขตนั้นๆ

4. ความเร็วการไหลของน้ำเสีย ขณะที่อัตราการเกิดน้ำเสียสูงสุดต้องไม่ต่ำกว่า 0.6 เมตร/วินาที เพื่อป้องกันการตกตะกอนภายในเส้นท่อ แต่ทั้งนี้ต้องไม่เกิน 3 เมตร/วินาที เพื่อป้องกันการกัดกร่อน ท่อระบายน้ำด้วย

Sawerage System 6

ปัญหาที่อาจเกิดขึ้นในระบบท่อระบายน้ำ

1. กลิ่นเหม็น : เกิดจากการหมักของน้ำเสียในเส้นท่อในสภาพไร้อากาศ ซึ่งจะทำให้เกิดก๊าซไฮโดรเจนซัลไฟด์ (H2S) หรือก๊าซไข่เน่า อันเป็นสาเหตุของกลิ่นเหม็น โดยเฉพาะในช่วงฤดูแล้ง ที่ความเร็วในท่อระบายน้ำต่ำมากจ นทำให้เกิดการตกตะกอน ในเส้นท่อขึ้นและเกิดการหมัก โดยผลกระทบทาง สรีระวิทยาของก๊าซไข่เน่าแสดงได้ดังตาราง

2. การกัดกร่อน : เป็นปัญหาที่เกิดจากก๊าซไฮโดรเจนซัลไฟด์ ที่เกิดขึ้นทำปฏิกิริยากับไอน้ำ ในอากาศ เกิดเป็นไอกรดซัลฟิวริก ซึ่งเป็นกรดเข้มข้นที่มีฤทธิ์ ในการกัดกร่อนเส้นท่อได้

3. ปัญหาน้ำจากภายนอกและน้ำซึมเข้าท่อระบายน้ำ (Infiltration & Inflow) : เกิดจากน้ำจาก ภายนอก ได้แก่ น้ำใต้ดินหรือน้ำฝน รั่วเข้าสู่ท่อระบายน้ำเสีย ซึ่งอาจมีสาเหตุมาจากท่อแตก รอยต่อเชื่อมท่อชำรุดเสื่อมสภาพ บ่อตรวจระบายชำรุด หรือฝาของบ่อตรวจระบายอยู่ต่ำกว่า ระดับถนน ซึ่งส่งผลทำให้มีน้ำในระบบท่อระบาย มากเกินกว่า ที่ออกแบบไว้และเกินขีดความสามารถของสถานีสูบน้ำ







ผลกระทบทางสรีระวิทยาของก๊าซไข่เน่า

ความเข้มข้นก๊าซไข่เน่าในอากาศ

(ส่วนในล้านส่วน : ppm)

ผลกระทบ
30
กลิ่นเหม็นเหมือนไข่เน่า
100
ประสาทรับรู้กลิ่นเสื่อมสภาพใน 2-15 นาที
200
ไอและตาแดง
300
ประสาทรับรู้กลิ่นเสื่อมลงอย่างรวดเร็ว
600
สิ้นสติภายใน 30นาที
800
สิ้นสติอย่างรวดเร็ว
1,000
สิ้นสติทันที
2,000
เสียชีวิตในไม่กี่นาที

ที่มา : ธงชัย พรรณสวัสดิ์ (2537) คู่มือการออกแบบระบบระบายน้ำเสียและน้ำฝน พิมพ์ครั้งที่ 4 หน้า 102
